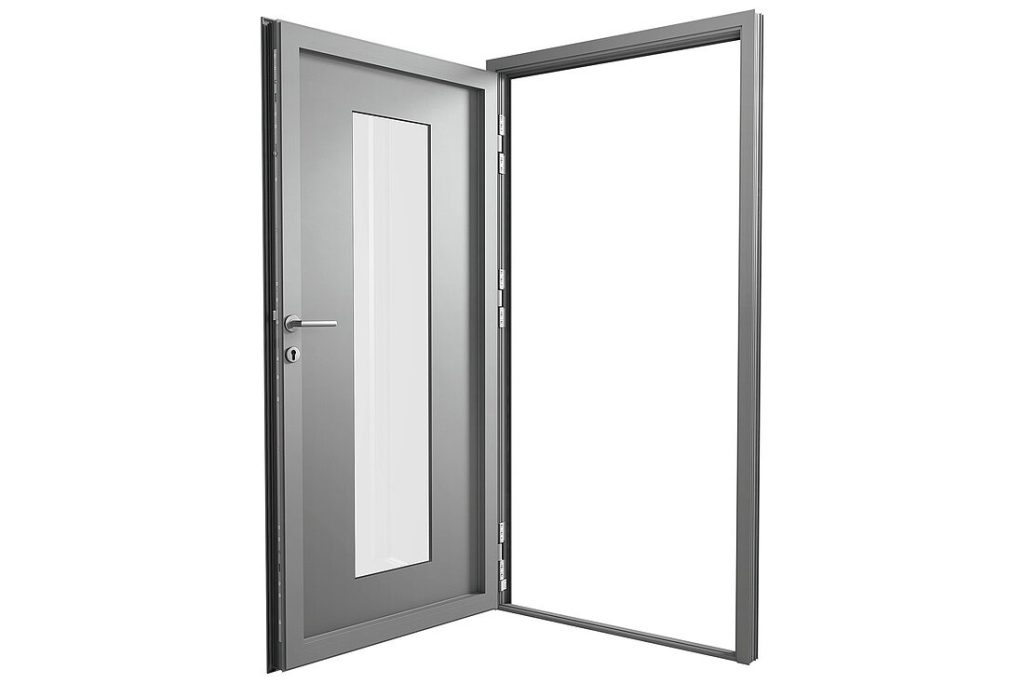

Dobradiça de porta oculta Roto Solid C | C7.140
Dobradiça oculta para portas de entrada em alumínio, Aço, Madeira e PVC para portas de entrada até 140 kg
Função interna FixClick para encaixe rápido e seguro da folha
Ajuste de altura rápido com um único ponto de ajuste central
Adequado para equipar portas com segurança antirroubo de acordo com RC 2
Abertura interior e exterior
Visão geral
As exigências das portas de entrada modernas são cada vez maiores: elas formam o topo da fachada e são a porta de entrada da casa. Mais e mais proprietários preferem grandes portas pela sua aparência moderna, aparência nobre e durabilidade.
Com o Roto Solid C, todas essas características podem ser atendidas. Além disso, pode ser instalado de forma eficaz e em etapas simples.Permite um movimento suave e fácil mesmo de portas pesadas. Agora é adequado para pesos de folha até 400 kg e perfis estreitos e modernos!
Eficiência
A função FixClick minimiza o esforço durante o encaixe da folha
Ajuste de altura rápido e fácil com parafuso de ajuste central
Menos peças graças à simetria esquerda/direita, que também reduz os custos de logística e administração
Embalagem independente de dobradiça da folha e dobradiça do aro reduz o tempo de montagem
Segurança
Alta segurança de montagem graças à função FixClick com engate percetível das dobradiças
Longa vida útil testada de acordo com DIN EN 1191 em 400.000 ciclos de abertura (para portas de abertura interior)
Maior classe de durabilidade certificada de acordo com DIN EN 1935
Classe de resistência à corrosão 5 de acordo com DIN EN 1670
Possibilidade de utilização em portas com segurança antirroubo conforme RC 2
Conforto
Livre de manutenção graças às buchas autolubrificantes
Limpeza fácil graças à mecânica oculta
Sem perda de calor graças a um nível de vedação contínuo
Design

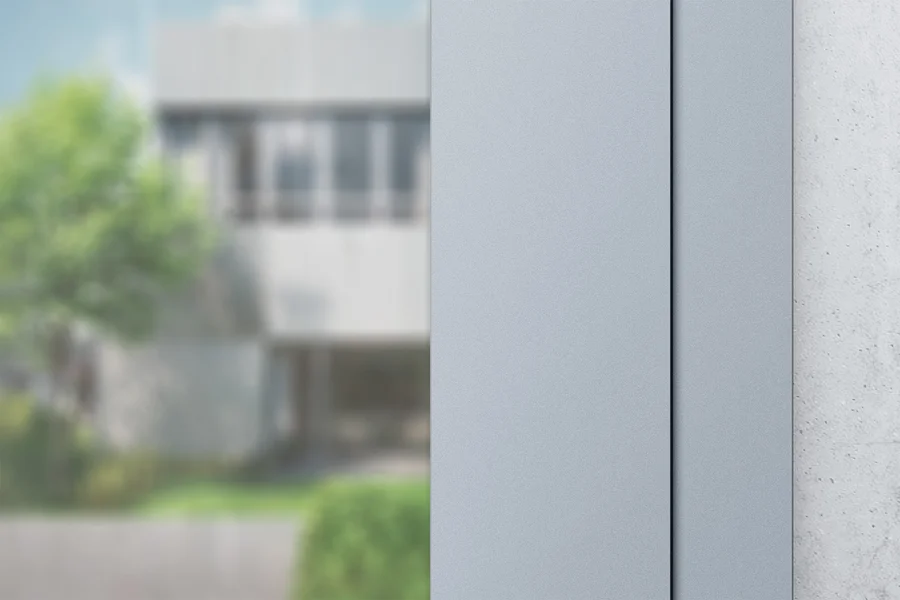

A posição oculta contribui especialmente para destacar o design da porta e da fachada
Cores neutras em preto/prata combinam com todas as cores das portas dianteiras
Aparência sólida com contornos nítidos e simplificados
Acessórios

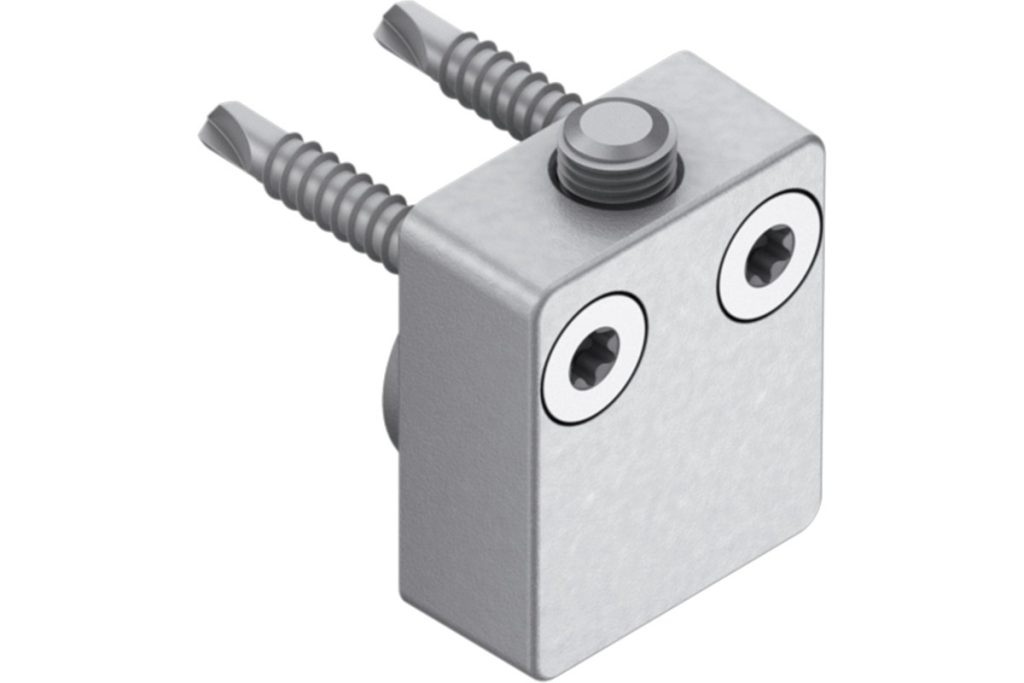

Módulo de regulação em altura (acessórios obrigatórios)
Regulação em altura rápida e simples com um só ponto de regulação central na dobradiça do aro inferior.
Parafuso de fixação direta (Acessórios obrigatórios)
Para a fixação do módulo de regulação de altura. Disponível em diferentes comprimentos, adaptados à situação de instalação

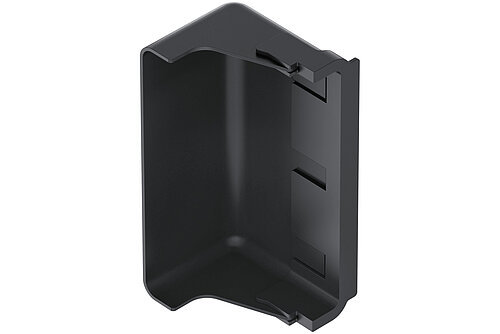

Tampa traseira da dobradiça
Utilizada no aro, a tampa traseira da dobradiça fecha a fresagem efetuada no perfil para a dobradiça do aro

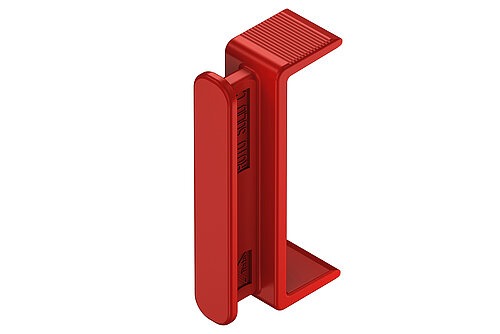

Cunha de retenção
Cunha de retenção para fixar a dobradiça de volta. Posicione as três dobradiças em ângulo durante a montagem

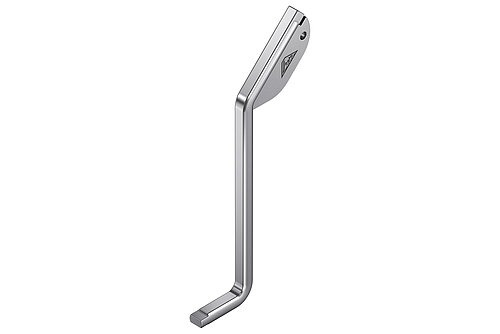

Chave Combinada
Chave combinada para desapertar rapidamente as molas de bloqueio.
Dados Técnicos
| PESO DA FOLHA | max 140kg |
| MATERIAL DO ARO | Alumínio |
| ÂNGULO DE ABERTURA DA PORTA | Máx. 110º |
| AJUSTE | De regulação lateral: +/- 3mm De regulação em altura: +4/- 2 mm De regulação de pressão de aperto: +/-1mm |
| CERTIFICADO | Certificado CE conforme a DIN EN 1935:2002, classe de dobradiça 10; QM 343 |
Montagem
MONTAGEM
Roto Solid C está repleto de inovações que facilitam a instalação de portas pesadas de alumínio.
Destaca-se a função FixClick desenvolvida pela Roto. Em vez de se ter que realizar trabalhos de aparafusamento trabalhosos e arriscados ao montar as portas, agora basta um único clique e a porta fica fixa no sítio. Isto porque a porta só precisa de encaixar nas dobradiças, que já foram instaladas.
