Ferragem universal com esforço mínimo nos sistemas de Correr Paralela e Oscilo-Paralela
Sistema deslizante modular: alta proporção de peças comuns em todas as variantes
Fabricação simples e rápida graças a montagens compatíveis
Sistema de fecho central universal e manete de janela standart para todas as variantes
Operação intuitiva e confortável, bem como funcionamento silencioso
Proteção contra roubo até RC 2N (mesmo com ventilação noturna)
Visão geral
Despesas mínimas de armazenamento e logística
O mesmo sistema de fecho central das gamas Roto NT e Roto AL é utilizado para todas as variantes Roto Patio Alversa. Além disso, a mesma manete pode ser usada para todas as variantes.
A combinação inteligente desses componentes com componentes específicos do Roto Patio, como carros, compassos ou conjunto de calhas, garante que uma alta proporção de peças comuns possa ser usada em todas as variantes.
Despesa mínima de fabricação
Montagens compatíveis e etapas de trabalho padronizadas simplificam a montagem. A substituição flexível de componentes individuais permite alternar rapidamente entre os sistemas de Correr Paralela e Oscilo-Paralela no processo de fabrico
Pode ser processado na linha de produção standard.
Despesas mínimas administrativas
Menos despesas administrativas necessárias, pois a variedade reduzida de peças simplifica o processo de criação e gerenciamento de dados mestre.
Variantes
Sistema Oscilo-Paralelo KS
- Com ventilação oscilante
- Perfis Standard de Batente feitos de madeira, PVC e alumínio
- Sistema de fecho central Roto (Roto NT / Roto AL)
- Manete de janela Roto
- Peso da folha máx. 160kg
Sistema de Deslizamento Paralelo PS
- Sem/com ventilação noturna
- Perfis Standard de Batente feitos de madeira, PVC e alumínio
- Sistema de fecho central Roto (Roto NT / Roto AL)
- Manetes de janela Roto
- Características otimizadas de entrada e saída do caixilho como resultado de elementos de amortecimento integrados (carros e compassos)
- Peso da folha máx. 200kg
Sistema de Correr Paralela PS Air
- Com ventilação oscilante
- Perfis Standard de Batente feitos de madeira, PVC e alumínio
- Sistema de fecho central Roto (Roto NT / Roto AL)
- Manetes de janela Roto
- Características otimizadas de entrada e saída do caixilho como resultado de elementos de amortecimento integrados (carros e compassos)
- Peso da folha máx. 160kg
Sistema de Correr Paralela PS Air Com
- Com ventilação oscilobatente confortável
- A ventilação oscilobatente pode ser convenientemente controlada usando a manete da janela
- Perfis Standard de Batente feitos de madeira, PVC e alumínio
- Sistema de fecho central Roto (Roto NT / Roto AL)
- Manete de janela Roto
- Características otimizadas de entrada e saída do caixilho como resultado de elementos de amortecimento integrados (carros e compassos)
- Peso da folha máx. 200kg
Acessórios

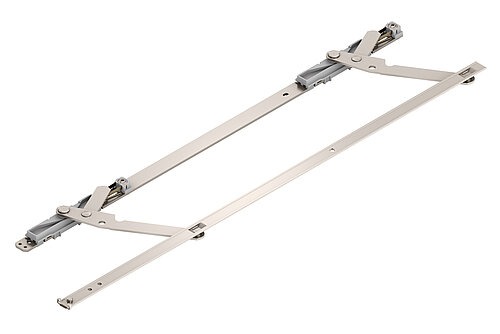

Posição de bloqueio adicional
A posição do bloqueio adicional, especialmente de alto desempenho para instalação no compasso deslizante da Roto Patio Alversa | O Sistema PS Air e KS.

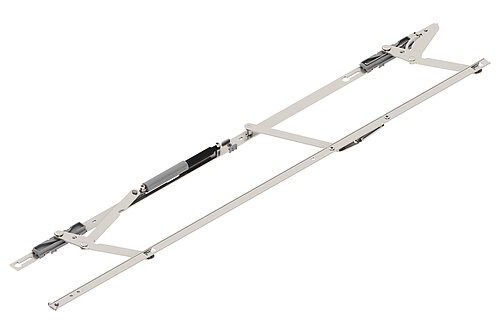

Assistência na inclinação
Um elemento auxiliar de inclinação adicional para instalação no suporte do compasso deslizante Roto Patio Alversa | O sistema PS Air Com Tilt&Slide reduz o torque no punho. Com isso as portas deslizantes grandes e pesadas (até 200kg) podem ser manuseados sem esforço.

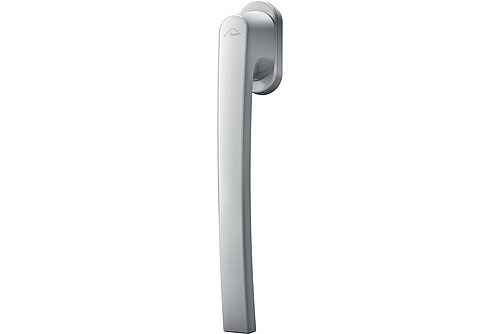

Manete
Design standard: uso de manetes de janela standard como nas janelas convencionais.
São possíveis várias versões: cores, bloqueios, conjunto de manetes, etc.
A manete de 200mm de comprimento reduz as forças necessárias para a operação.
Madeira e PVC
| LARGURA DO DESCONTO DA FOLHA | máx. 2000 milímetros |
| ALTURA DO DESCONTO DA FOLHA | máx. 2700 milímetros |
| PESO DA FOLHA | máx. 200kg |
| LIBERAÇÃO DE DESCONTO | 12 milímetros |
| LARGURA DE SOBREPOSIÇÃO | 18 - 22 milímetros |
| ALTURA DE SOBREPOSIÇÃO MÍNIMA | 15 milímetros |
| EIXO DE FERRAGEM | 9 / 13 mm (9 mm não é possível com Roto Patio Alversa | PS com ventilação noturna) |
| DISTÂNCIA DE RETRAÇÃO | máx. 130 milímetros |
Alumínio
| LARGURA DO CAIXILHO | máx. 2000 milímetros |
| ALTURA DO CAIXILHO | máx. 2700 milímetros |
| PESO DA FOLHA | máx. 200kg |
| LIBERAÇÃO DE DESCONTO | 11,5 – 12 mm |
| ALTURA DE SOBREPOSIÇÃO MÍNIMA | 7 milímetros |
| EIXO DE FERRAGEM | 10 milímetros |
| DISTÂNCIA DE RETRAÇÃO | máx. 122 milímetros |
| RANHURA DO QUADRO | V.01 e V.02 |
| RANHURA DA FOLHA | 15/20 |
