A ferragem oculta para janelas e portas de varanda de alumínio estéticas
NOVIDADE
– Altura da folha até 3000 mm de altura.
– A altura máxima da folha de Roto AL Designo 180kg é de 3000 mm Sem compensação de carga a partir da largura da folha de 735 mm e até 130 kg
– Aplicando uma dobradiça angular reforçada e um perno angular também reforçado, do programa de ferragens Roto AL Designo é possível prescindir completamente da montagem de uma compensação de carga até um peso de folha de 130kg
– A ferragem completamente oculta Roto AL Designo abre assim novas possibilidades no design de elementos para janelas referente á relação altura/largura.
– A partir de uma largura de folha mínima de 735 mm, a nova combinação de componentes permite criar todas as larguras e altura de folha habituais.
Visão geral
Roto AL Designo é uma ferragem elegante completamente oculta para janelas com abertura normal /oscilo batentes de alumínio com um peso de folha de até 180kg. Cumpre os requisitos mais altos dos designers e arquitetos no que toca ao seu aspeto impecável, grande funcionalidade e comodidade de instalação. O modelo mais destacado do segmento do alumínio está construído segundo o creditado princípio modular da Roto e permite a sua integração em praticamente todos os sistemas de perfis de camara europeia.

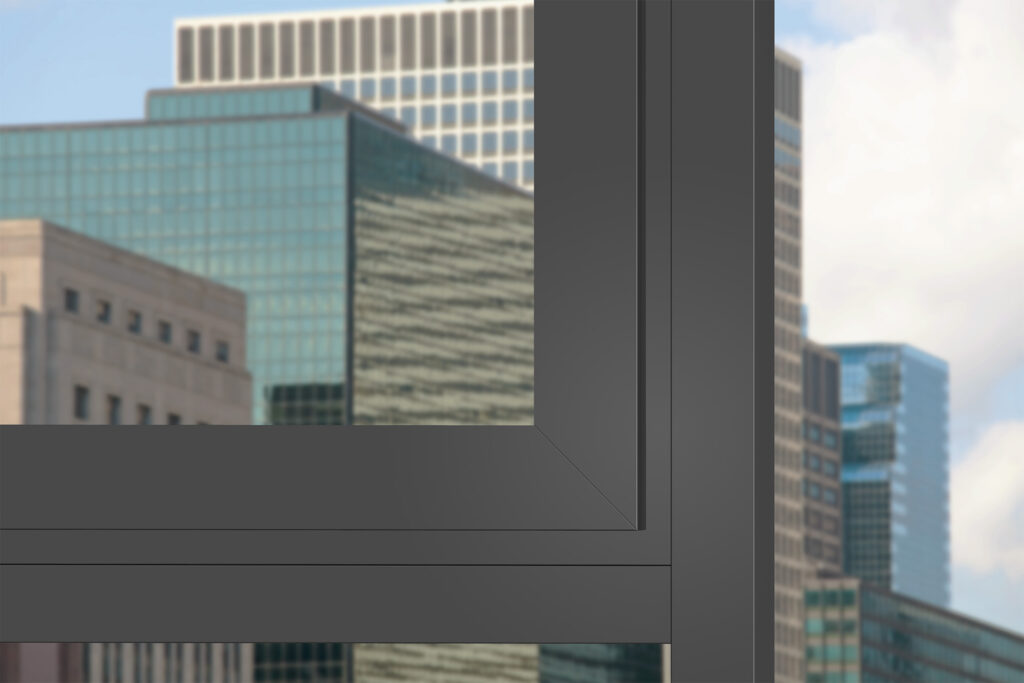

Em questões de design e funcionalidade Roto AL Designo estabelece standards com o lado da dobradiça completamente oculta para janelas de alumínio de grande tamanho. Todos os componentes, exceto a manete, estão integrados no aro e na folha da janela de forma invisível desde o exterior, para que nada interfira com o aspeto da janela.
Exclusivo
A combinação de bloco de fixação e tira de fixação com parafuso de perfuração integrado para uma ligação forte e rígida no lado da dobradiça.
Roto AL Designo 180kg
- Altura máxima da folha 3000 mm
- Classes de resistência RC 2 e RC
- Tipos de abertura: folha oscilo batente e folha batente

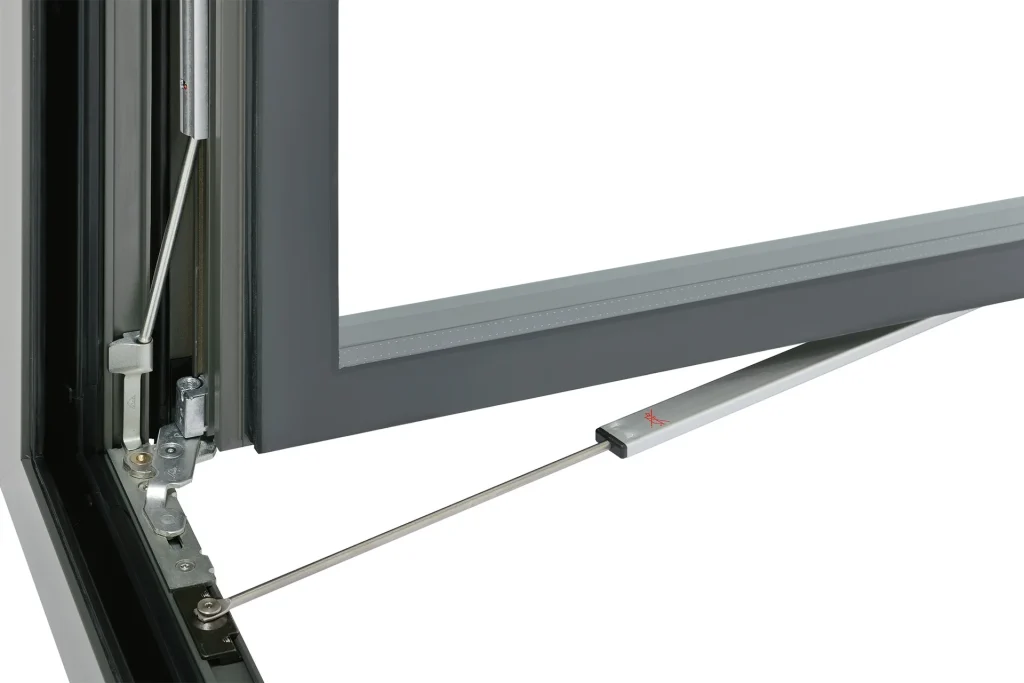

Roto AL Designo 150kg
- Altura máxima da folha 3000 mm
- Compensação de carga opcional para folhas com pesos elevados até 150 kg
- Máxima estanqueidade da folha para folhas muito altas e estreitas graças ao suporte de canal conectado para fechos adicionais
- Soluções especiais específicas para edifícios (por exemplo, grelhas de ventilação) disponíveis mediante pedido
Roto AL Designo 100kg
- Altura máxima da folha 3000 mm
- Máxima estanqueidade para folhas muito altas e estreitas graças ao suporte de canal conectado para fechos adicionais
- Soluções especiais específicas para edifícios (por exemplo, grelhas de ventilação) disponíveis mediante pedido
- Compasso 390 para janelas oscilo batentes muito estreitas
Dados Técnicos
| LARGURA DA FOLHA | máx. 1600 mm |
| ALTURA DA FOLHA | máx. 3000 mm |
| PESO DA FOLHA | máx. 180 kg |
| SEGURANÇA | RC2 / RC3 |
| SISTEMAS DE PERFIS | Sistemas de perfis de camara europeia |
Montagem
MONTAGEM
Sim, para além dos máximos requisitos de duração, conforto de manuseamento e segurança, damos demasiada importância a uma instalação eficiente, Roto AL Designo será a primeira opção:
- Acionamentos robustos com hexágono interno redondo nos componentes do aro e do caixilho para montagem rápida e sem esforço
- Mudança de ângulo com manilha plug-in para montagem sem ferramentas
- Dimensão fixa (T4/T5) para fácil determinação das posições dos elementos de fecho e encurtamento das placas de conexão para alta qualidade de fabricação
